نمودار عملکرد یو پی اس

در یک یو پی اس، انرژی به طور کلی در ابر سیالات، باتری ها یا خازن ها ذخیره می شود و در مقایسه با سایر سیستم های منبع تغذیه لحظه ای، یو پی اس از مزیت محافظت آنی در برابر قطع برق ورودی برخوردار است و اکثر کارشناسان حوزه برق خرید ups را پیشنهاد می دهند.
فرصت کیش در این نوشتار سعی می کند عملکردی که در گذشته از یو پی اس ها دیدیم را به تصویر بکشند و نمودار این عملکرد را ترسیم کند.

نقش های اصلی یک یو پی اسدر صورت بروز هرگونه نقص در منبع تغذیه اصلی، یو پی اس برق را برای مدت کوتاهی تامین می کند. این نقش اصلی یو پی اس است. علاوه بر آن، می تواند برخی از مشکلات عمومی برق مربوط به خدمات شهری را نیز در درجات مختلف اصلاح کند و حتی با خرید استابلایزر یه مشکلات را به حداقل رساند.

مشکلات قابل اصلاح عبارتند از: افزایش ولتاژ (پایدار بیش از ولتاژ)، نویز، کاهش سریع ولتاژ ورودی، اعوجاج هارمونیک و ناپایداری فرکانس در شبکه.

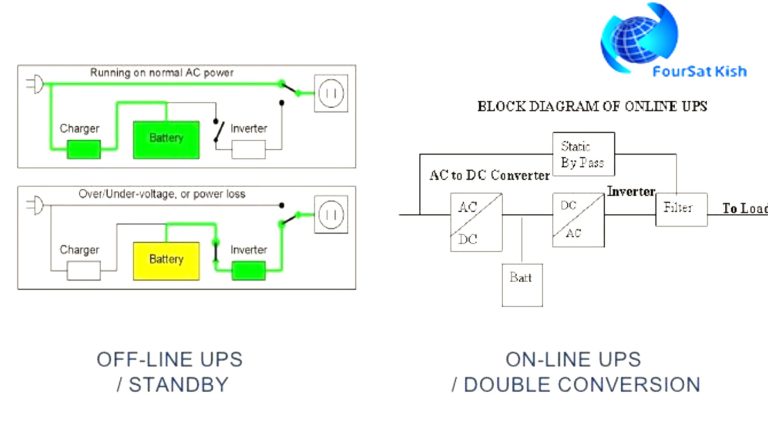

نمودار عملکرد انواع یو پی اس
به طور کلی سیستم یو پی اس به یو پی اس آنلاین، یو پی اس آفلاین و یو پی اس تعاملی لاین طبقه بندی می شود.

نمودار عملکرد یو پی اس یو پی اس آفلاین

نمودار عملکرد یو پی اس آفلاین

از این یو پی اس به عنوان یک سیستم یو پی اس آماده به کار نیز یاد می شود که تنها می تواند ابتدایی ترین ویژگی ها را ارائه دهد. در اینجا منبع اصلی شبکه ای سی فیلتر می شود (در مسیر ثابت در شکل 1 نشان داده شده است.)

هنگامی که قطع برق رخ می دهد، سوئیچ منبع پشتیبان را انتخاب می کند (نشان داده شده در شکل 1)

بنابراین ما به وضوح می توانیم ببینیم که سیستم، تنها زمانی شروع به کار می کند که خرابیی در شبکه وجود داشته باشد. در این سیستم، ابتدا ولتاژ ای سی یکسو شده و در یک باتری ذخیره سازی متصل به یکسو کننده ذخیره می شود.

هنگامی که قطع برق رخ می دهد، این ولتاژ دی سی توسط یک اینورتر برق به ولتاژ ای سی تبدیل می شود و به بار متصل به آن منتقل می شود.

این کم هزینه ترین سیستم یو پی اس است و علاوه بر پشتیبان گیری، در برابر نوسانات نیز محافظت می کند. زمان انتقال می تواند حدود 25 میلی ثانیه باشد که می تواند مربوط به زمان صرف شده توسط سیستم یو پی اس برای تشخیص ولتاژ از دست رفته باشد. بلوک دیاگرام در زیر نشان داده شده است

هنگامی که ولتاژ برق ورودی به زیر سطح از پیش تعیین شده می‌رسد، اس پی اس مدار داخلی اینورتر ای سی – دی سی خود را روشن می‌کند که از باتری ذخیره‌سازی داخلی تغذیه می‌شود.
سپس تجهیزات متصل شده را به صورت مکانیکی به خروجی اینورتر ای سی – دی سی خود روشن می کند.
بسته به مدت زمانی که استندبای یو پی اس برای تشخیص ولتاژ برق از دست رفته طول می کشد، زمان تعویض می تواند تا 25 میلی ثانیه باشد. به طور کلی، بسته به اندازه بار یو پی اس متصل شده و حساسیت تجهیزات متصل به تغییرات ولتاژ، یو پی اس طراحی و ارائه می شود. (از نظر مشخصات)
این نوع یو پی اس قادر است خاموشی های مداوم تحت ولتاژ و نوسانات اضافه ولتاژ را بدون مصرف انرژی ذخیره محدود باتری تحمل کند. در عوض با انتخاب خودکار شیرهای برق مختلف روی ترانسفورماتور خودکار جبران می شود.
تغییر شیر ترانسفورماتور خودکار می‌تواند باعث قطع بسیار کوتاه برق خروجی شود، بنابراین یو پی اس ممکن است برای لحظه‌ای صدای جیر جیر بدهد، زیرا قبل از تغییر شیر برق انتخابی برای مدت کوتاهی به باتری سوئیچ می‌کند.

نمودار عملکرد یو پی اس  آنلاین

نمودار عملکرد یو پی اس آنلاین

در این نوع یو پی اس از روش تبدیل دوبل استفاده می شود. در اینجا، ورودی ای سی ابتدا با یک فرآیند اصلاح به دی سی تبدیل می شود تا آن را در یک باتری قابل شارژ ذخیره کند.

این نوع یو پی اس در مواردی که نیاز به عایق الکتریکی باشد استفاده می شود. این سیستم به دلیل طراحی مبدل ها و سیستم های خنک کننده همیشه گران تر است.

در اینجا یکسو کننده، که توسط جریان ای سی معمولی تغذیه می شود، اینورتر را مستقیماً حرکت می دهد. از این رو به آن یو پی اس با تبدیل دوگانه نیز می گویند.

پس از بازیابی برق، یکسو کننده شروع به شارژ باتری ها می کند. جریان شارژ برای جلوگیری از داغ شدن بیش از حد باتری ها به دلیل یکسو کننده قدرت بالا محدود است. در صورت قطع برق، این سیستم یو پی اس با زمان انتقال صفر کار می کند.

این به این دلیل است که منبع پشتیبان به عنوان منبع اصلی عمل می کند و نه ورودی اصلی ای سی. اما وجود جریان هجومی زیاد و جریان بار پله ای می تواند منجر به زمان انتقال حدود 4-6 میلی ثانیه در این سیستم شود.
در یک یو پی اس آنلاین، باتری ها همیشه به اینورتر متصل هستند، بنابراین نیازی به کلید برق نیست. هنگامی که قطع برق رخ می دهد، یکسو کننده به سادگی از مدار خارج می شود و باتری ها برق را ثابت نگه می دارند.

مزیت اصلی یو پی اس آنلاین توانایی آن در ایجاد دیوار آتش بین برق ورودی و تجهیزات الکترونیکی حساس است. این به شما امکان می دهد بدون توجه به ولتاژ و فرکانس ورودی، ولتاژ و فرکانس خروجی را کنترل کنید.
دومین مزیت اصلی، مدار بای پس داخلی در یو پی اس های آنلاین است که تضمین می کند در صورت بروز هرگونه مشکل با یو پی اس یا باتری ها، تا زمانی که برق اصلی وجود دارد، بار تغذیه می شود.

نمودار عملکرد یو پی اس خط تعاملی

نمودار عملکرد یو پی اس لاین اینتر اکتیو

یو پی اس تعاملی خطی برای مشاغل کوچک و سرورهای بخش و وب استفاده می شود. این کم و بیش مانند یو پی اس آفلاین است.

تفاوت اضافه کردن یک ترانسفورماتور برای تغییر شیر است.

این نوع یو پی اس قادر است خاموشی های مداوم تحت ولتاژ و نوسانات اضافه ولتاژ را بدون مصرف انرژی ذخیره محدود باتری تحمل کند. در عوض با انتخاب خودکار شیرهای برق مختلف روی ترانسفورماتور خودکار جبران می شود.
ترانسفورماتور اصلی 50/60 هرتز که برای تبدیل بین ولتاژ خط و ولتاژ باتری استفاده می شود، باید دو نسبت چرخش کمی متفاوت ارائه دهد: یکی برای تبدیل ولتاژ خروجی باتری (معمولا مضربی از 12 ولت) به ولتاژ خط، و دیگری برای تبدیل ولتاژ خط. ولتاژ خط به ولتاژ شارژ باتری کمی بالاتر (مانند مضربی از 14 ولت).
علاوه بر این، انجام سوئیچینگ در سمت ولتاژ خط ترانسفورماتور به دلیل جریان های کمتر در آن سمت آسان تر است.
اتوترانسفورماتورها را می توان طوری طراحی کرد که طیف وسیعی از ولتاژهای ورودی متفاوت را پوشش دهد، اما این امر به ضربه های بیشتری نیاز دارد و پیچیدگی و هزینه یو پی اس را افزایش می دهد. معمول است که اتوترانسفورماتور فقط محدوده ای از حدود 90 ولت تا 140 ولت را برای برق 120 ولت پوشش دهد و اگر ولتاژ بسیار بالاتر یا کمتر از آن محدوده رفت، به باتری سوئیچ می کند.
در شرایط ولتاژ پایین، یو پی اس جریان بیشتری نسبت به حالت عادی مصرف می کند، بنابراین ممکن است به مدار جریان بالاتری نسبت به یک دستگاه معمولی نیاز داشته باشد. به عنوان مثال برای تغذیه یک دستگاه 1000 وات در 120 ولت، یو پی اس 8.32 آمپر می کشد. اگر خرابی رخ دهد و ولتاژ به 100 ولت کاهش یابد، یو پی اس برای جبران 10 آمپر می کشد. این به صورت معکوس نیز عمل می کند، به طوری که در شرایط اضافه ولتاژ، یو پی اس به جریان کمتری آمپر نیاز خواهد داشت.

در صورت وجود هر گونه سوال با کارشناسان فرصت کیش تماس بگیرید.
