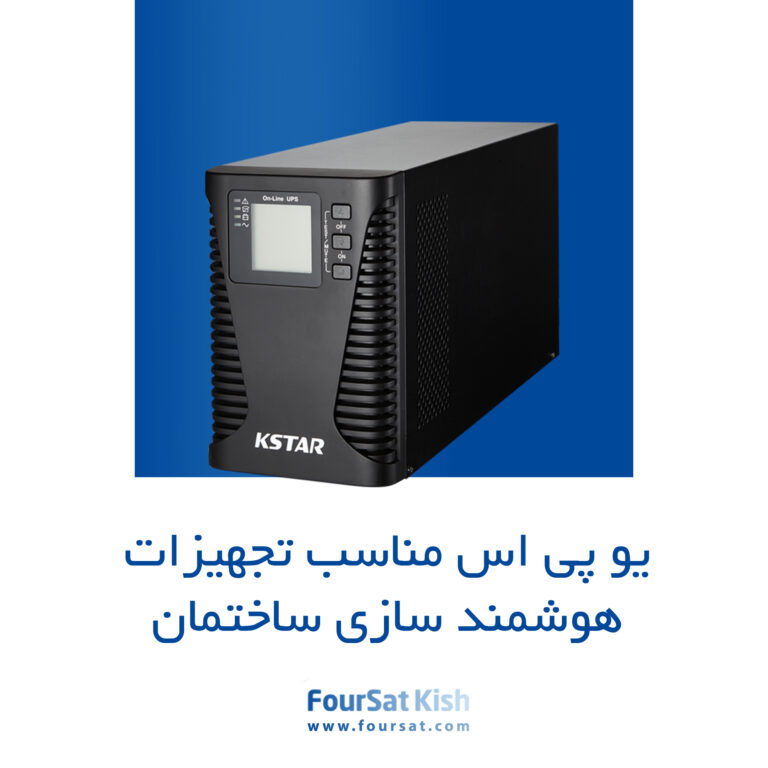

یو پی اس برای سیستم های خانه هوشمند

چرا یو پی اس برای ساختمان هوشمند ضروری است؟ تصور کنید وسط یک روز شلوغ، برق قطع شود و کل سیستم هوشمندسازی ساختمان از کار بیفتد! سیستم‌های تهویه، روشنایی، امنیت و کنترل دما همه از کار می‌افتند. یو پی اس مثل یک محافظ قوی عمل می‌کند که تمام این سیستم‌ها را در برابر قطعی برق و نوسانات محافظت می‌کند.

سیستم‌های هوشمندسازی ساختمان یا همون BMS (Building Management System) امروزه قلب تپنده‌ی ساختمان‌های مدرن هستن. از کنترل دمای اتاق‌ها گرفته تا مدیریت روشنایی، امنیت و حتی مصرف انرژی، همه چیز به برق پایدار وابسته است. ما تو شرکت فرصت کیش سال‌هاست که با پروژه‌های مختلف کار می‌کنیم و می‌دونیم که بدون یو پی اس مناسب، این سیستم‌ها مثل شمشیر بدون غلاف هستن.

سیستم‌های هوشمندسازی ساختمان چی هستن و چرا به یو پی اس نیاز دارن؟

اول بیایم ببینیم سیستم هوشمندسازی ساختمان دقیقاً چیه. BMS یا سیستم مدیریت ساختمان، مجموعه‌ای از تجهیزات و نرم‌افزارهاست که تمام اجزای ساختمان رو به صورت یکپارچه کنترل می‌کنه:

• کنترل تهویه (HVAC): تنظیم دما، رطوبت و کیفیت هوا
• مدیریت روشنایی: سیستم‌های DALI و KNX برای کنترل هوشمند لامپ‌ها
• امنیت و کنترل دسترسی: دوربین‌های مداربسته، قفل‌های هوشمند و سیستم اعلام حریق
• مدیریت انرژی: پایش و بهینه‌سازی مصرف برق، آب و گاز
• اتوماسیون خانگی: پرده‌های برقی، سیستم صوتی و تصویری

حالا چرا این سیستم‌ها به یو پی اس نیاز دارن؟ چون ایران ما با بیش از ۲۰۰۰ ساعت قطعی برق در سال، یکی از بالاترین آمارهای قطعی برق رو در جهان داره. یه قطعی برق ۵ دقیقه‌ای می‌تونه:

ما تو فرصت کیش تجربه تلخ نصب سیستم هوشمند تو یه برج تجاری تو تهران رو داشتیم که بدون یو پی اس، تو اولین قطعی برق، کل سیستم KNX از کار افتاد و هزینه تعمیرش بیش از ۵۰ میلیون تومان شد!

پروتکل‌های ارتباطی در هوشمندسازی و الزامات یو پی اس

پروتکل KNX: استاندارد اروپایی هوشمندسازی

KNX یکی از معتبرترین استاندارهای هوشمندسازی در جهانه که تو اروپا اجباریه. این پروتکل برای ارتباط بین تجهیزات مختلف مثل سنسورها، اکچویتورها و کنترلرها استفاده می‌شه. یو پی اس برای KNX باید:

• ولتاژ پایدار با تلرانس ±۱٪ ارائه بده (SELV 24-30 ولت)
• موج سینوسی خالص تولید کنه تا به رله‌های حساس آسیب نزنه
• حفاظت در برابر نویز الکتریکی داشته باشه

پروتکل BACnet: استاندارد آمریکایی

BACnet (Building Automation and Control Network) بیشتر تو پروژه‌های تجاری بزرگ استفاده می‌شه. این پروتکل دو نوع ارتباط داره:

1. BACnet MS/TP: ارتباط سریال RS485 که نیاز به ایزولاسیون الکتریکی داره
2. BACnet IP: ارتباط اترنت که از PoE (Power over Ethernet) پشتیبانی می‌کنه

یو پی اس برای BACnet باید PoE Class 3 رو پشتیبانی کنه تا دوربین‌های IP و سنسورهای بی‌سیم کار کنن.

پروتکل DALI برای روشنایی

DALI (Digital Addressable Lighting Interface) استاندارد کنترل روشناییه که هر لامپ رو جداگانه آدرس‌دهی می‌کنه. یو پی اس برای DALI باید:

• جریان محدود شده (Current Limited) ارائه بده
• ولتاژ ۱۶ ولت DC با تلرانس ±۵٪ داشته باشه
• حفاظت Soft Start برای بالاست‌ها داشته باشه

انواع یو پی اس مناسب سیستم‌های هوشمندسازی

۱. یو پی اس آفلاین (Standby/Offline)

ارزون‌ترین نوع یو پی اس که برای خونه‌های هوشمند کوچیک مناسبه. وقتی برق قطع می‌شه، بعد از ۴-۲۵ میلی‌ثانیه به باتری سوئیچ می‌کنه.

۲. یو پی اس لاین اینترکتیو (Line Interactive)

محبوب‌ترین نوع برای ساختمان‌های تجاری متوسط. دارای AVR (تنظیم‌کننده ولتاژ خودکار) داخلی و سوئیچینگ سریع‌تر (۲-۴ میلی‌ثانیه).

مشخصات فنی:

• محدوده ورودی: ۱۶۰-۲۸۰ ولت AC
• خروجی: موج سینوسی یا شبیه‌سازی شده
• مدیریت: USB، SNMP برای اتصال به BMS

۳. یو پی اس آنلاین (Double Conversion)

بهترین انتخاب برای ساختمان‌های هوشمند حرفه‌ای. برق همیشه از باتری عبور می‌کنه و خروجی کاملاً ایزوله و سینوسی خالصه.

ویژگی‌های کلیدی:

• زمان سوئیچ: صفر (Zero Transfer Time)
• THDi کمتر از ۳٪ (هارمونیک پایین)
• ایزولاسیون گالوانیک

۴. یو پی اس ماژولار

برای برج‌ها و مجتمع‌های بزرگ. قابلیت افزایش ظرفیت بدون توقف سیستم و N+1 Redundancy.

محاسبه توان مورد نیاز یو پی اس برای BMS

انتخاب یو پی اس بدون محاسبه دقیق، مثل قمار با پول مشتریه! بیایم قدم به قدم حساب کنیم:

مرحله ۱: شناسایی بارهای بحرانی

مرحله ۲: فرمول محاسبه
ظرفیت یو پی اس (kVA) = (مجموع بار kW × ضریب توان × ۱.۲۵) ÷ راندمان
text

مثال عملی: برای یه ساختمون تجاری با ۱۰ منبع KNX (۱۹۰ وات)، ۲۰ کنترلر BACnet (۶۰۰ وات)، ۵۰ دوربین IP (۱۵۰۰ وات) و روشنایی DALI (۵۰۰ وات):

مجموع بار بحرانی = ۲.۷۹ کیلووات

با ضریب توان ۰.۹ و راندمان ۹۲٪ → یو پی اس مورد نیاز ≈ ۴ kVA

انتخاب تکنولوژی باتری

 باتری‌های VRLA (Valve Regulated Lead Acid)

محبوب‌ترین نوع برای یو پی اس‌های BMS. عمر مفید ۳-۵ سال، مناسب محیط‌های داخلی.

باتری‌های لیتیوم-یون

جدیدترین تکنولوژی با عمر ۸-۱۲ سال و چگالی انرژی بالا.

مزایا:

• شارژ سریع‌تر (۲-۴ ساعت)
• تحمل دمای -۲۰ تا +۶۰ درجه
• وزن ۷۰٪ کمتر از VRLA

نصب و راه‌اندازی یو پی اس در ساختمان هوشمند

طراحی الکتریکی

نصب یو پی اس باید طبق مبحث ۱۳ مقررات ملی ساختمان انجام بشه:

• تغذیه اختصاصی: مدار جداگانه با فیوز مناسب
• ارت مناسب: سیستم ارت TN-S برای کاهش نویز
• کابل‌کشی: کابل مسی با افت ولتاژ کمتر از ۳٪

کنترل محیطی

اتاق باتری باید دمای ۲۰-۲۵ درجه سانتی‌گراد داشته باشه. تهویه مناسب و کنترل رطوبت الزامیه.

تست و راه‌اندازی

1. تست کارخانه (FAT): تست بار کامل با بار مصنوعی
2. تست محل (SAT): اتصال به نرم‌افزار BMS
3. تست بار: بررسی ظرفیت ۱۰۰٪
4. تست سوئیچینگ: تست عملکرد خودکار

نظارت و مدیریت یو پی اس

کارت‌های مدیریت SNMP

کارت‌های SNMP امکان نظارت از راه دور رو فراهم می‌کنن:

اتصال به SCADA

اتصال یو پی اس به سیستم‌های Siemens Desigo، Honeywell WEBS یا Schneider EcoStruxure از طریق پروتکل‌های OPC UA امکان پایش real-time رو می‌ده.

مطالعات موردی واقعی

برج تجاری تهران – ۲۰,۰۰۰ مترمربع

پروژه KNX با یو پی اس APC Smart-UPS SRT 6kVA:

• در دسترس بودن برق: ۹۹.۹۹٪
• کاهش اتلاف انرژی: ۳۵٪
• بازگشت سرمایه: ۲۲ ماه

بیمارستان

سیستم BACnet با یو پی اس Eaton 9PX 10kVA:

• محافظت سیستم‌های حیاتی
• رعایت استانداردهای بیمارستانی
• نظارت از راه دور

استانداردها و مقررات

استانداردهای بین‌المللی

روندهای آینده

میکروگرید و انرژی‌های تجدیدپذیر

یو پی اس‌های هیبریدی با اتصال به پنل‌های خورشیدی و سیستم‌های ذخیره‌سازی انرژی.

محاسبات لبه (Edge Computing)

دستگاه‌های IoT لبه نیاز به راه‌حل‌های تغذیه کم‌تأخیر با اتصال 5G دارن.

سوالات متداول

1. یو پی اس برای KNX چند ساعت کار می‌کنه؟
بسته به بار و ظرفیت باتری، ۲-۸ ساعت. APC Smart-UPS SRT تا ۶ ساعت پشتیبانی می‌کنه.

2. عمر باتری یو پی اس چقدره؟
VRLA: ۳-۵ سال، لیتیوم-یون: ۸-۱۲ سال با مدیریت حرارتی مناسب.

3. بازگشت سرمایه یو پی اس چطور محاسبه می‌شه؟
(صرفه‌جویی انرژی + جلوگیری از توقف) ÷ هزینه اولیه. معمولاً ۱۸-۳۶ ماه.
