تفاوت استابلایزر رله ای و استابلایزر سروو



امروزه تثبیت کننده های ولتاژ و یا استابلایزر رله ای و استابلایزر سروو برای تجهیزات الکتریکی منازل، دفاتر و صنایع اجباری شده اند که این تصمیم به محافظت از تجهیزات الکتریکی و ماشین در برابر ولتاژ بیش از حد کمک می کند. پس قبل از خرید استابلایزر واضح است که باید با آن ها آشنا شویم.

تثبیت کننده ولتاژ فارغ از تغییر در ولتاژ ورودی، ولتاژ ثابت را در ترمینال های خروجی خود تحویل می دهد. در ابتدا، تثبیت کننده های ولتاژ به صورت دستی کار می کنند تا ولتاژ را تقویت یا متصل کنند.

بعداً مدارهای الکترونیکی اضافی وارد عمل شدند و به تنظیم کننده های ولتاژ اتوماتیک تبدیل شدند. در حال حاضر آخرین فناوری تثبیت کننده ولتاژ استابلایزر سروو است که در آن اصلاح ولتاژ به طور مداوم انجام می شود که می تواند از لوازم شما به طور موثرتری محافظت کند.

بیایید نگاهی به نوع فناوری مورد استفاده در تثبیت کننده های ولتاژ بیندازیم. از این طریق می توانیم به وضوح شما را در مورد ویژگی ها و تفاوت اجزا بین تثبیت کننده ولتاژ مطلع کنیم.

همچنین پیشنهاد می شود صفحه خرید یو پی اس را مطالعه کنید.

برای بررسی تفاوت استابلایزر رله ای و استابلایزر سروو ابتدا با هریک از آن ها آشنا می شویم.

استابلایزر رله ای

استابلایزر رله ای



هر زمان ولتاژ ورودی بالاتر یا کمتر از حد نرمال باشد ، مدار کنترل در استابلایزر به رله مربوطه سوئیچ می کند تا یک ضربه دلخواه برای ولتاژ خروجی متصل شود. فناوری رله با دقت ولتاژ خروجی ± %10 ارائه می شود.

این نوع تثبیت کننده بیشتر برای لوازم خانگی با درجه پایین در خانه ها ، ادارات و صنایع مورد استفاده قرار می گیرد زیرا دارای وزن کم و کم هزینه هستند.

با این حال ، این فناوری با محدودیت های خاصی همراه است که شامل سرعت اصلاح ولتاژ پایین، دوام کمتر، اطمینان کمتر، از جمله موارد دیگر در فن آوری تثبیت کننده است. در همان زمان، محققان فن آوری بعدی را برای تثبیت کننده ایجاد کرده اند و این سیستم را استابلایزر سروو می نامند. این فناوری سعی دارد تا دقت خروجی و زمان تاخیر را در فناوری رله تثبیت کننده ها حل کند.

نیاز به تثبیت کننده های ولتاژ

نوسانات ولتاژ چیزی نیست جز تغییر در مقدار ولتاژ، که معمولاً از دامنه ولتاژ حالت پایدار بیشتر یا کمتر از آن تعیین شده توسط برخی استانداردها است. در بعضی از کشورها، توزیع نیروی الکتریکی 230 ولت برای یک فاز و 415 ولت برای سه فاز است. در چنین شرایطی ، تمام وسایل برقی (به ویژه تک فاز) برای کار در محدوده ولتاژ 220 تا 240 ولت طراحی شده اند.  دامنه ولتاژ قابل قبول در بعضی از کشورها (مثلا در هند و ایران) طبق استاندارد 220 ولت است. و همچنین ، بسیاری از لوازم خانگی می توانند در برابر این دامنه نوسان ولتاژ مقاومت کنند. اما در بیشتر مکان ها نوسانات ولتاژ کاملاً رایج است و به طور معمول در محدوده 170 تا 270 ولت است. این نوسانات ولتاژ می تواند اثرات سو و بد قابل توجهی بر لوازم خانگی داشته باشد.

اثرات تغییرات ولتاژ

  • موتور AC گشتاور کمتری را تولید می کند و از این رو سرعت را در ولتاژ پایین تولید می کند و آنها در هنگام ولتاژ بیش از حد سرعت بیشتری تولید می کنند. این باعث کاهش عمر موتور می شود و همچنین باعث آسیب عایق در ولتاژهای بالا می شود.
  • در صورت گرم شدن القایی ، ولتاژ کم باعث کاهش خروجی گرما می شود که باعث می شود بار در دمای نامناسب بیش از حد مورد نظر کار کند.
  • در انتقال تلویزیون و رادیو ، افت ولتاژ باعث کاهش کیفیت انتقال می شود و همچنین باعث سو mal عملکرد سایر قطعات الکترونیکی می شود.
  • یخچال ها وسایلی هستند که با موتور AC کار می کنند و جریان های زیادی را در شرایط افت ولتاژ می کشند که ممکن است منجر به گرم شدن بیش از حد سیم پیچ ها شود.

حال با بررسی نوع دیگر استابلایزر به تفاوت استابلایزر رله ای و استابلایزر سروو پی خواهیم برد.

ویژگی های استابلایزر رله ای

ویژگی های استابلایزر رله ای

  • میزان بسیار ناچیز تلفات انرژی با راندمان ۹۸% و جریان بی باری بسیار کم (زیر ۰.۵ آمپر)
  • دقت بالای دستگاه
  • قابلیت نصب و راه اندازی به صورت دیواری جهت استفاده موثر از فضا

در ارتباط با استابلایزر ها مطلب راهنمای خرید استابلایزر را مطالعه کنید.

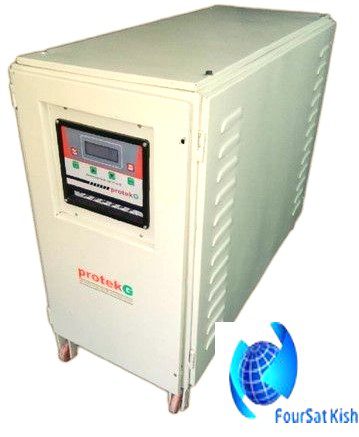

استابلایزر سروو

استابلایزر سروو

در این تثبیت کننده، یک فاز ترانسفورماتور تقویت کننده باک به شیر ثابت ترانسفورماتور خودکار متصل شده و دیگری با بازوی متحرک که توسط موتور سروو کنترل می شود متصل می شود.

جدا از آن ، ترانسفورماتور تقویت کننده باک اولیه تثبیت کننده سرو در یک سری ولتاژ ورودی متصل می شود.

عمدتا برای دقیق بودن ولتاژ خروجی بالا استفاده می شود. معمولاً %1 ± با ولتاژ ورودی تا 50% ± تغییر می کند. برای تهیه لوازم ولتاژ پایین و برای محافظت از تجهیزات مناسب و عملکرد مطلوب آنها از محبوبیت بالاتری در لوازم خانگی با مصرف بالا برخوردار است.

در یک تثبیت کننده سرو تک فاز ، موتور به ترانسفورماتور متغیر متصل می شود تا تصحیح ولتاژ حاصل شود.

مقاله پیشنهادی سر دبیر: یو پی اس سه فاز

در همین حال ، در نوع متعادل سه فاز ، یک موتور سروو با سه ترانسفورماتور خودکار بهم پیوسته است که در هنگام نوسانات با تنظیم خروجی ترانسفورماتور ، خروجی تثبیت شده ارائه می شود. در حالی که در تثبیت کننده های نامتوازن سروو ، سه موتور سروو مستقل وجود دارد که همراه با سه ترانسفورماتور خودکار است.

اگر تثبیت کننده های سروو را با تثبیت کننده های نوع رله مقایسه کنیم می توانیم مزایای مختلف تثبیت کننده ولتاژ سروو را پیدا کنیم مانند سرعت تصحیح بالاتر ، دقت بالای خروجی تثبیت شده ، توانایی مقاومت در برابر جریان هجوم و از همه مهمتر قابلیت اطمینان بالا.

تفاوت بین تثبیت کننده سرو Aircooled و Oilcooled

تفاوت بین تثبیت کننده سرو Aircooled و Oilcooled

ترانسفورماتورهای سروو قدرت بهتری را ارائه می دهند و بهتر از سایر تجهیزات ، نوسانات جریان را کنترل می کنند. اصولاً دو نوع مدل سرو وجود دارد که امروزه در بازار حاکم است.

یکی تثبیت کننده خنک کننده روغن سروو و دیگری تثبیت کننده خنک کننده هوا سروو. هر دو نوع دستگاه با یک اصل کار می کنند ، یعنی تثبیت ولتاژ و تنظیم خروجی. هنگامی که ولتاژ کم می شود ، واحد آن را به سطح مورد نیاز می رساند. در صورت وجود ولتاژ بالا ، قطعاً خروجی قطع می شود.

تثبیت کننده Aircooled

دارای یک جعبه کاملاً دلپذیر است. مانند ساختاری که به شکلی منظم مانند کابین بسته بندی شده و صفحه جلویی با چند کلید که مقادیر عملیاتی آن را در بر می گیرد. قرائت کنتور را نشان می دهد.

مقاله منتخب: یو پی اس آنلاین

در دیواره های جانبی لوورهایی وجود دارد که وقتی ساعات طولانی کار باعث تولید گرما در سیم پیچ ها می شود ، از طریق یک فن موتور گرما را به خارج از محفظه منتقل می کند. با این حال ، هنوز هم در این زمان بار کمتری تحمل می شود، گرچه مردم استفاده از آن را بیش از 30 KVA ترجیح می دهند.

داشتن Aircooled قطعاً وزن آن را سبک تر می کند و مکانیزم خنک سازی توسط فن داخل واحد انجام می شود. یک تثبیت کننده سرو Oilcooled با یک مایع خنک کننده روغن پر می شود که در اطراف پره های چرخانده شده توسط یک موتور قرار دارد.

اما در تابستان نیز می تواند بارهای زیادی را تحمل کند زیرا دمای آن در روغن کاهش می یابد. با این وجود ، یک تثبیت کننده سرو Aircooled به دلیل طراحی و ضریب توان لازم برای ساخت یک واحد 40 KVA برای خروجی 30 KVA ، کمی گرانتر از ترانسفورماتور Oilcooled است.

همچنین توصیه می شود تفاوت استابلایزر و ترانس را بدانید.

نکته پایانی

هر دو تثبیت کننده در کاربرد خود مهم هستند. هنوز هم برای بارهای سنگین ، ما می توانیم به دنبال ترانسفورماتور سروو Oilcooled استفاده کنیم و زندگی را کمی ساده تر کنیم.

  • از سرو موتور برای کنترل واحد سطح ولتاژ استفاده می شود
  • سروو موتور برای اصلاح ولتاژ از دقت اندازه گام خوبی برخوردار است.
  • این یک خروجی متعادل ایجاد می کند که ممکن است 1 error خطا باشد.
  • برای امتیاز بالاتر از 1 KVA موجود است.
  • این تثبیت کننده می تواند در صنایع و همچنین در خانه ها مورد استفاده قرار گیرد.
  • هزینه سرو موتور بیش از رله است.
  • سطح حفاظت بالا است.
  • این تثبیت کننده در خط ارتباطی استفاده می شود.

فرصت کیش در این مقاله سعی کرد تفاوت های استابلایزر رله ای و استابلایزر سروو را بیان کند. در صورتی که سوالی در این زمینه داشتید، کارشناسان فرصت کیش با بررسی قسمت نظرات به بررسی سوالات شما و پاسخ گویی به آن ها خواهند پرداخت.
